MIC 产品

MIC-7700



主要特点

支持Intel® 第六代/第七代 Core i 台式机 CPU (LGA1151)
2 x RS-232/422/485 和 4 x RS232 串口 (预留可扩展)
1 x 2.5" HDD, 1 x CFast, 1 x mSATA 和 1 x mini-PCIe带 SIM 插槽
支持 2 LAN, 带隔离 COM, 32-bit GPIO 模块
2 个千兆网口 和 8 x USB 3.0
支持 VGA 和 DVI 输出
支持研华i-module扩展模块, SUSIAccess 和嵌入式软件APIs
宽电压输入9 ~ 36 V DC
支持宽温



产品介绍

The MIC-7000 Series comprises compact modularized systems that support the innovative i-Module for flexible expansion to satisfy diverse application requirements. The MIC-7000 Series can be widely employed for factory and machine automation. The fanless and ruggedized design ensures that these systems can withstand the demands of harsh industrial environments. Furthermore, comprehensive modularized options and the ease of configuration effectively reduce lead times for Advantech’s configure-to-order service (CTOS).
Intel® 第六代/第七代 Core i 台式机处理器紧凑型无风扇系统

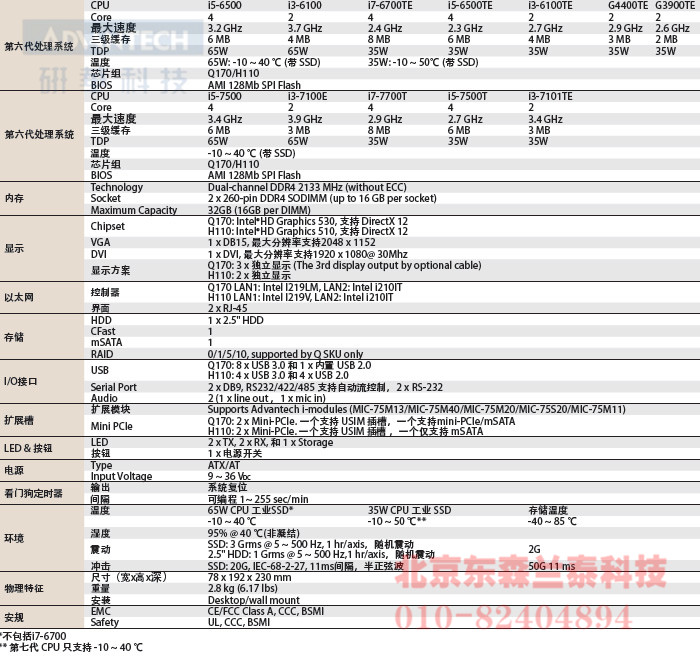

规格


订货信息

Part Number  Description
MIC-7700Q-00A1 Q170, VGA+DVI, 4 COM, 8 USB3.0, VGA+DVI (1 iDoor)
MIC-7700H-00A1 H110, VGA+DVI, 4 COM, 4 USB3.0, 4 USB2.0,VGA+DVI  (1 iDoor)
* MIC-7700H 不支持 MIC-75M40 & MIC-75M20-01
** 2 x RS-232/422/485 和 2 x RS-232
装箱单
产品料号 描述
MIC-7700  第六代 Intel Core i 无风扇系统
2061770000 CD-ROM
2001770000 MIC-7700 使用手册
2001770010 TC for MIC-7700 使用手册
1652003234 4-pin 凤凰接头转直流接头电源线
1960070543N001  2 x 安装支架
1700013095 SATA cable
1700024372-01  SATA power cable
1701200220 Dual DB9 port cable
可选附件
产品料号 描述
96PSA-A220W24P4-1  适配器 A/D, 100-240V, 220W, 24V
96PSA-A150W19P4-1  适配器 A/D, 100-240V, 150W, 19V
1702002600 3-pin电源线(USA) UL/CSA, 10A, 125 V, 1.83 M, 180 D
1700022940-01  3-pin电源线 PSE, 7A, 125 V, 3 m, DAC-ST01
1702002605 2-pin电源线 (EU) , 10/16A, 220V, 1.83 M, 90 D
AIIS-DIO32-00A1E  AIIS GPIO 模块 (32 bit)
98R1C48500E  带隔离 COM 模块
PCA-TPM-00B1E  TPM 2.0 模块
98R1750000E  辅助DVI可选配件包
98R1750010E  辅助HDMI电缆/远程电源连接器可选配件包
98R1770000E  2 LAN 模块
注:
1. MIC-7700 支持i-door 模块 ( MOS 和 PCM 系列), 除了 PoE 模块.访问研华的网站了解更多信息。
2. PCM系列模块需要一个支架(P / N:1960065854n001)必须单独订购。
Embedded OS
产品料号 描述
TBD  image WES7P MIC-7700 x64
可选 i-Module
产品料号 描述
MIC-75M40 (Q170 )  4-slot 扩展模块 (4 x PCIe slots)
MIC-75M13  4-slot 扩展模块(1 x PCIe and 3 x PCI slots)
MIC-75M20  2-slot 扩展模块(2 x PCIe slots)
MIC-75M20-01(Q170 )  2-slot 扩展模块 (2 x PCIe slots)
MIC-75M11  2-slot 扩展模块 (1 x PCIe and 1 x PCI slots)
MIC-75S20  2-slot 扩展模块+存储模块 (2个PCIe插槽+2 个 2.5"热插拔HDDs)

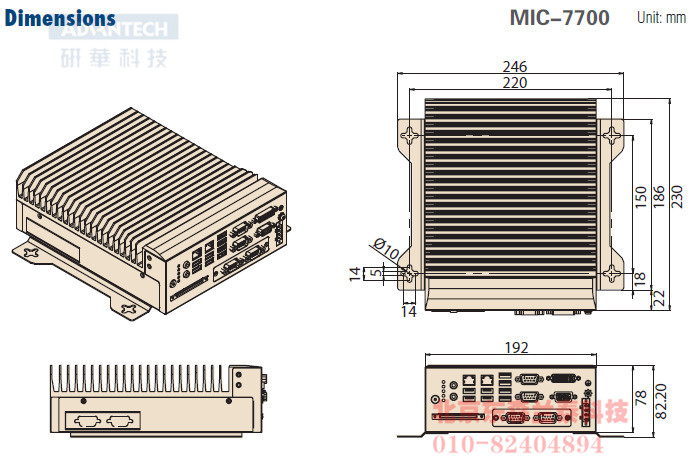

尺寸(单位:mm)

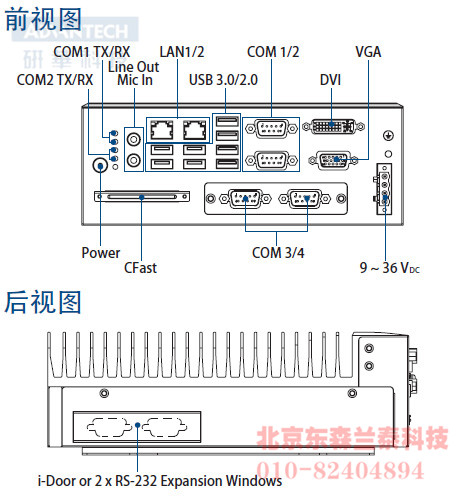

I/O Appearance
