PCI卡

PCI-1751



主要特点

48路TTL数字量I/O
仿真8255 PPI模式0
提供比8255更高的驱动能力缓冲电路
中断处理
定时器/计数器中断能力
支持干湿接点
系统重启后保持I/O端口设置和D〇状态
通用PCI和板卡Id开关(仅PCI-1751U)

48位PCI总线数字量输入/输出卡

产品介绍

PCI-1751是一款基于PCI总线的48位数字量I/O卡。其48位被分为6个8位的I/O端口,用户可以通过软件对每个端口进行配置。PCI-1751还提供了一个事件计数器和两个16位的定时器,这两个定时器可以级联为一个32位定时器。

满足工业应用的真正要求
由于其具有以下两项实用功能,PCI-1751能满足工业应用的真正要求。当系统热重启(电源不关闭)时,根据跳线设置,PCI-1751能够保持上一次的I/O端口设置和输出值,或者返回到默认配置。该功能能够避免在系统意外重启动过程中的误操作对系统带来的危险。此外,PCI-1751同时支持干接点和湿接点,这样它可以很容易地与其它设备相连接。

中断处理能力
每个I/O端口的两根线(C0和C4)以及三个计数器输出中的两个(定时器1和计数器2)都与中断电路相连。在同一时间可以产生两个中断,中断服务程序(ISR)可以对两个请求信号进行响应。不仅如此,板卡产生中断的同时会输出一个数字信号,用户可以利用该功能来触发一个外部设备.

规格

I/O通道

48路数字量I/O

编程模式

8255 PPI 模式 0

数字量输出



逻辑电平0

0.4 V 最大 @ 24 mA (汇)

逻辑电平1

2.4 V 最小 @ 15 mA (源)

数字量输入

逻辑电平0

0 ~ 0.8 V

逻辑电平1

2 ~ 5.25 V

可编程定时器/计数器



频率范围 0 ~ 10 MHz
计数器 两个16位计数器或一个32位计数器 一个16位事件计数器
一般规格
功耗

5 V @ 850 mA (典型)

5 V @ 1.0 A (最大)

工作温度 0 ~ 70° C (32 ~ 158 °F)
储存温度 -20 ~ 80° C (-4 ~ 176 °F)
工作湿度 5% ~ 95% RH,无凝结
接口 68针SCSI-II孔型接口
尺寸(L x H) 175 x 100 mm (6.9" x 3.9")
订货型号
PCI-1751 位数字量I/O卡和计数器卡,用户手册和驱动程序CD-ROM.(不含电缆)
PCI-1751U 48位通用数字量I/O卡和计数器卡,用户手册和驱动程序CD-ROM。(不含电缆)
PCL-10168 68针SCSI电缆,1米和2米
ADAM-3968 DIN导轨安装的68针SCSI接线端子板
ADAM-3968/20

用于导轨安装的68针SCSI-II到三个20针接线端子模块

ADAM-3968/50 68针SCSI到2 x 50针排针连接器转换模块
PCLD-8751 48路隔离DI板
PCLD-8761 24路继电器和24路IDI板
产品应用
工业AC/DC I/O监控
继电器和开关的监控
并行数据传输
TTL. DTL和CMOS逻辑信号检测
指示器LED驱动

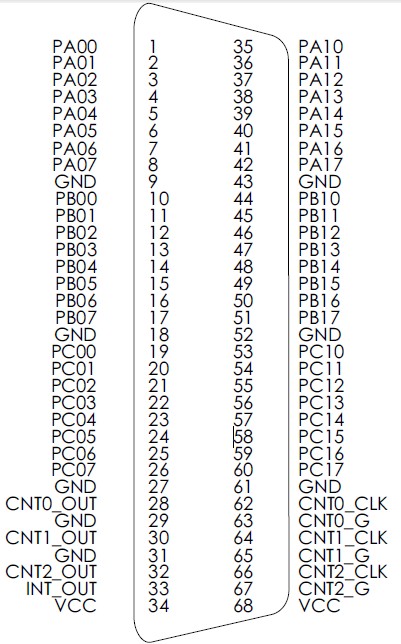

管脚定义
