产品介绍
1U 上架式机箱，用于全长卡或 ATX/ MicroATX 母板，配有双SAS/ SATA硬盘托架
规格
| 驱动器托架 | 前访问 | 内部 | |
| Slim Optical Disk Drive | 1 | - | |
| 3.5" | 1/2 SAS/SATA HDDs | 1 (For ACP-1010BP-30ZE, it only allows 2.5" HDD.) | |
| 冷却 | Fan | BP: 4 (4 cm/24 CFM x 3 + 15 CFM x 1) MB: 2 (4 cm/24 CFM each) | |
| 前置I/ O接口 | USB | 2 | |
| 杂项 | Notification LEDs | System: Power, HDD, Temperature, Fan, LAN1 and LAN2 | |
| Control | Power switch, system reset & alarm reset button | ||
| Rear panel | One 9-pin D-Sub opening | ||
| 环境 | Operating | Non-Operating | |
| Temperature | 0 ~ 40° C (32 ~ 104° F) | -20 ~ 60° C (-4 ~ 140° F) | |
| Humidity | 10 ~ 85% @ 40° C, non-condensing | 10 ~ 95% @ 40° C, non-condensing | |
| Vibration (5 ~ 500 Hz) | 0.5 Grms | 2 G | |
| Shock | 10 G (with 11 ms duration, half sine wave) | 30 G | |
| 物理特性 | Dimensions (W x H x D) | 480 x 44 x 497 mm (19" x 1.7" x 19.6") / 480 x 44 x 617 mm (19" x 1.7" x 24.3") | |
| Weight | 8 kg (17.6 lb) / 8.8 kg (19.4 lb) | ||
| *此机箱支持多达英特尔®奔腾®4 84W，酷睿™2 Duo和Core™2四核95W处理器。我们建议，ACP-1010的操作应在35°C，如果它使用一个酷睿™2四核处理器。对于像PCE-7214 SAS RAID卡和SAS硬盘配置的服务器级CPU卡，我们建议利用至强®处理器在35瓦或下为更好的散热。这是由于热和SAS硬盘远远高于SATA硬盘，在系统运行过程中的功率消耗。当您购买ACP-1010BP-30ZE，内部硬盘驱动器只能安装2.5“，而不是3.5”硬盘。 | |||
订货信息
| 订购P/N | 电源 | 认证 | |
| ACP-1010MB0-00XE | - | - | |
| ACP-1010MB0-30ZE | 1757002462 | CE | |
| *ACP-1010MB 不支持 AIMB-763, 542, 562, 564 母板，因为音频连接器的高度超过了 1U。 | |||
| 附件 | |||
| 料号 | 说明 | ||
| 9686000089 | 超薄光驱 40-pin IDE 转换板 | ||
| 1960013266T000 | AIMB-764/762 1U CPU 风扇(支持最高 84 W) | ||
| 1750000348 | AIMB-750/556/554 1U CPU 风扇 | ||
| 1750000432 | AIMB-744/742 1U CPU 风扇(支持最高 70 W) | ||
| 96SDVR-8X-ST-SN-B | 黑色超薄 SATA 8X DVD-RW ROM | ||
| 96CB-SATAPOWER-6P | SATA 电源线 6-pin 到 big 4-pin | ||
| 96FDD-144-TE-B1 | 黑色 3.5" FDD | ||
| 9662132000E | 黑色 3.5" 可移动 HDD 托架 | ||
| 可选转接卡 | |||
| 料号 | 接口 | 扩展插槽 | 母板 |
| AIMB-R4104-01A1E | PCIe x4 | One PCIe x4 | AIMB-762/764/554/556 |
| AIMB-RP10P-01A1E | PCI | One PCI | AIMB-742/744/750/766 |
| 电源选型表 | |||
| 型号 | 功率 | 输出 | |
|
1757002461 (ATX, PFC) |
250 W |
+5 V @ 23 A, +3.3 V @ 14 A +12 V @ 16 A, -12 V @ 0.5 A -5 V @ 0.2 A, +5 Vsb @ 2 A |
|
|
1757002462 (ATX, PFC) |
300 W |
+5 V @ 25 A, +3.3 V @ 14 A +12 V @ 16 A, -12 V @ 1 A -5 V @ 0.5 A, +5 Vsb @ 2 A |
|

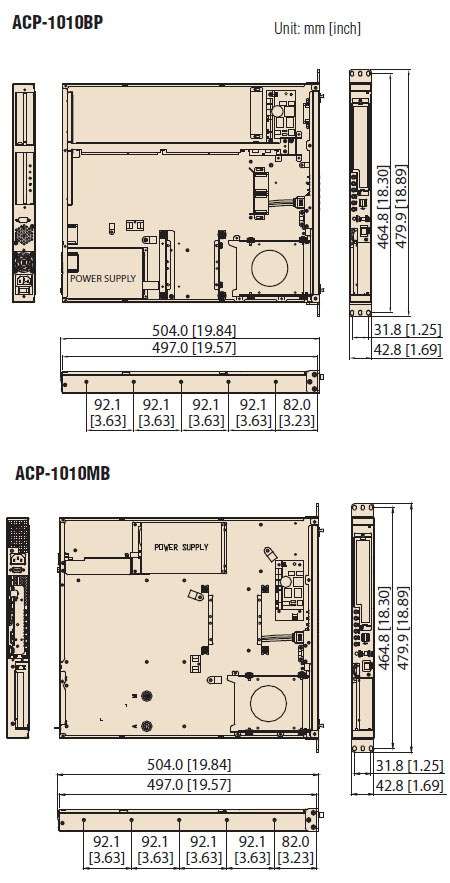

尺寸

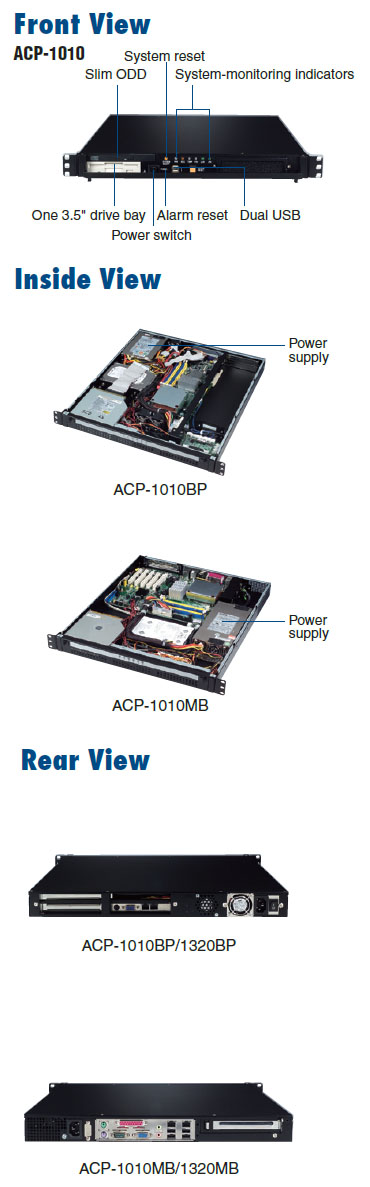

视图
