上架式机箱

ACP-2010



主要特点

LED指示灯与声音警报通知,用于系统故障检测
ACP-2010MB的抗冲击磁盘驱动器托架可支持1个5.25"和3个3.5"驱动器(1个前部可访问和2个内置)
可通过多种转接卡支持3个全长PCI或PCIe扩展卡
支持300 W / 400 W ATX PFC电源
空气过滤器可重复使用、可清洗

产品介绍

2U上架式机箱,用于ATX/MicroATX母板支持后部支架


规格

处理器系统   前部可访问 内置
薄型光驱 - / 1
5.25" 1 / 0
3.5" 1 /2 (SAS/SATA HDD) 2月2日
冷却 风扇 2 (8 cm /47 CFM 每个)/2 (8 cm /47 CFM 每个)+ 1 (6 cm /28 CFM)
空气过滤器
前部I/O接口 USB 2
PS/2 1
其他 LED指示灯 电源,HDD,温度、风扇
后面板 2个9-针D-Sub开口
环境   工作 非工作
温度 0 ~ 40°C 32 ~ 104°F) -20 ~ 60。〔(-4 ~ 140。)
湿度 10 85 % @ 40°C,非凝结 10 95 %@ 40°C,非凝结
震动(5 500 Hz) 1 Grms 2 G
冲击 10 G (11 ms间隔,半正弦波) 30 G
物理特性 尺寸(W x H x D) 482 x 88 x 480 mm (19〃 x 3.46" x 18.9")
重量 10.7 kg (23.5 b) / 11.7 kg (25.7 b)

订货信息

型号 电源 母板
ACP-2010MB0-00XBE  无电源,有ATX开关 支持AIMB-7XX &AIMB-5XX系列母板。不含转接卡。
ACP-2010MB0-30ZBE  1757000007G
转接卡选项
型号 接口 扩展槽 母板
AIMB-R4301-03A1E PCIe x4  3 x PCIe x1 762/764/554/556, 762 & 554仅支持1个 PCIe x1(最低的插槽)
AIMB-R430P-03A1E PCIe x4  3 x PCI  AIMB-762/764/554/556
AIMB-R431F-21A1E PCIe x4 +
PCIe x16
1 x PCIe x16 +
2 x PCIe x1
AIMB-762/764/554/556; 762
& 554仅支持PCIe x 1 (最低的
插槽 ) 除 PCIe x 16外
AIMB-RP30P-03A1E PCI 3 x PCI AIMB-740/742/744/750/766/
542/552; AIMB-542仅支持1
个PCI (最低的插槽)
AIMB-RP3PF-21A1E PCI + PCIex16 1 x PCIe x16 +
2 x PCI
AIMB-763/562/564
AIMB-R43PF-21A1E PCIe x16 +
PCIe x4
1 x PCIex16 +
2 x PCI
AIMB-764/762/556/554
* 转接卡专为支持研华AIMB系列母板而设计,可能会与其他公司的母板存在兼容性问题,因而提供了可选后部I/O支架用于low-profile附加卡。
* 请注意:使用转接卡的最低插槽时,可能会引起母板与与附加卡之间的机械冲突。
电源选型表
型号 功率 输出
1757000007G
(ATX, PFC)
300 W +5 V @ 35 A, +3.3 V @ 20 A,
+12 V @ 16 A, -5 V @ 0.5 A,
-12 V @ 1 A, +5 Vsb @ 2 A
1757000105G
(ATX, PFC)
400 W +5 V @ 25 A, +3.3 V @ 20 A,
+12 V @ 28 A, -5 V @ 0.5 A,
-12 V @ 0.5 A, +5 Vsb @ 2 A

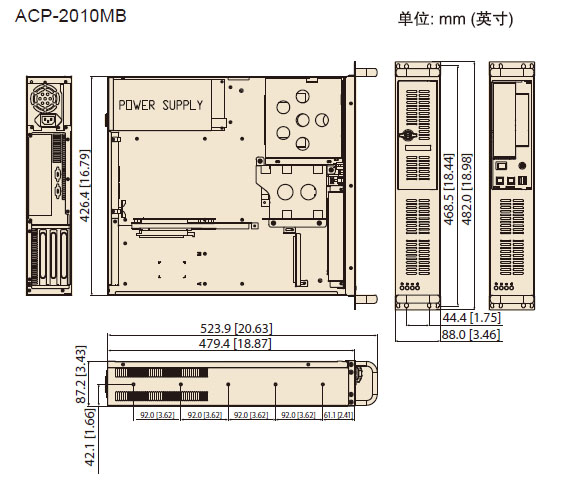

尺寸

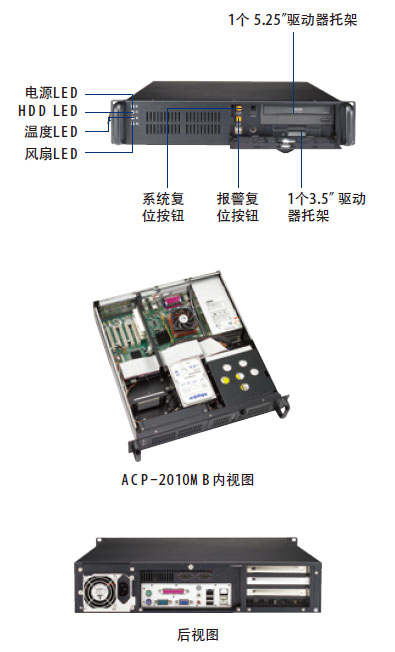

视图
