上架式机箱

IPC-602

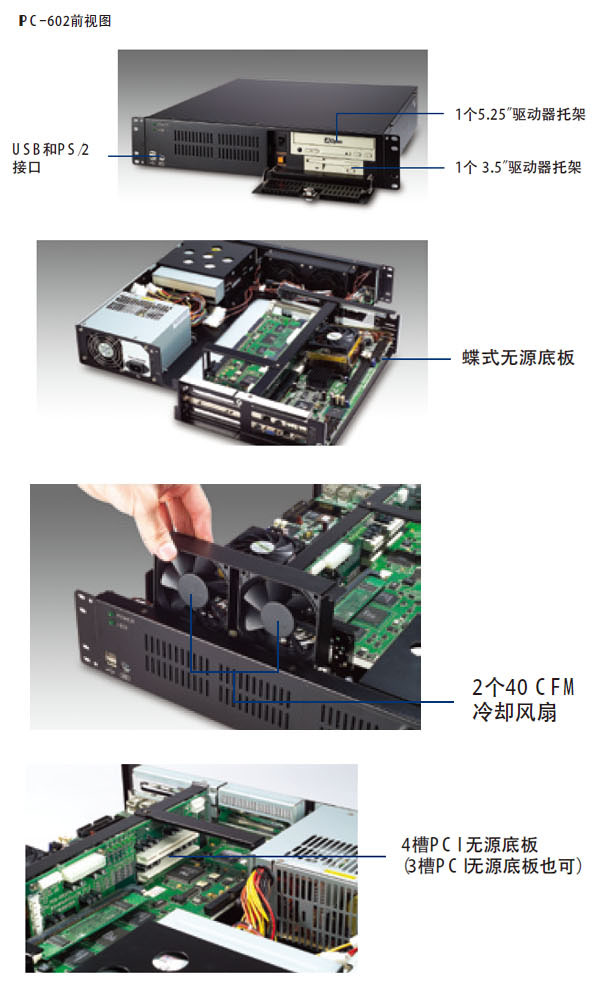

主要特点

2U上架式机箱,可支持多达6 个卡
蝶式无源底板
前部可访问 USB和PS/2接口
250 W / 300 W AC ATX和DC电源选项
2个40 CFM 冷却风扇,带过滤器
推荐使用CPU,用于优化整合
可锁前门,防止未经许可的访问

产品介绍

2U 6槽上架式机箱带前部USB和PS /2接口


规格

处理器系统   前部可访问 内置
薄型光驱 1/- -
3.5" 2/2 -/1
5.25" -/1 -
冷却 风扇 2 (8 cm /47 CFM 每个)/2 (8 cm /40 CFM 每个)
空气过滤器
前部I/O接口 USB 2
PS/2 1
其他 LED指示灯 电源和HDD活动性;风扇和温度仅限于ACP-2000
后面板 1个9针D-Sub开口
环境   工作 非工作
温度 0 ~ 40°C 32 ~ 104°F) -20 ~ 60°C (-4 ~ 140°F)
湿度 10 85 % @ 40°C,非凝结 10 95 % @ 40°C,非凝结
震动 6 500 Hz) 0.5 Grms 2 G
冲击 10 G (11 ms间隔,半正弦波) 30 G
物理特性 尺寸(W x H x D) 482 x 88 x 452 mm (19〃 x 3.5" x 17.8")
重量 11.5 kg (25.3 b) / 11.3 kg (24.9 b)

订货信息

型号 电源 无源底板
ICMG 1.0
ACP-2000P3-00XE 无电源,有ATX开关 989K610621E
ACP-2000P3-30ZE PS-300ATX-ZBE (PCA-6106P3V)
ACP-2000P4-00XE 无电源,有ATX开关 989K610510E
ACP-2000P4-30ZE PS-300ATX-ZBE (PCA-6105P4V)
IPC-602P3-00XBE 无电源,有ATX开关 989K610621E
IPC-602P3-25ZBE PS-250ATX-ZE (PCA-6106P3V)
IPC-602P3-30ZBE PS-300ATX-ZBE
PC-602P4-00XBE 无电源,有ATX开关 989K610510E
IPC-602P4-25ZBE PS-250ATX-ZE (PCA-6105P4V)
PICMG 1.3
ACP-2000EBP-00XE 无电源,有ATX开关 -
ACP-2000EBP-30ZE PS-300ATX-ZBE -
IPC-602EBP-00XBE 无电源,有ATX开关 -
附件
型号 说明
1701400652 HDD 电缆,ATA 66/100,45 cm + 20 cm
1750000257 2U P4 Socket478 CPU冷却器(最高可达 3.2 GHz (89 W)
1750000432 Low profile P4 CPU冷却器,最高可达2.8 GHz (0.13 m cron 70 W)
199902K000 门过滤器156 x 45 x 5 mm
1990001949 风扇过滤器165 x 58 mm
1950000868T00B P3和X3卡盒
1950000869C00B P4卡盒
9686000089 40针IDE传输子卡,用于薄型ODD
电源选型表
型号 功率 输出

PS-250ATX-ZE
(ATX, PFC)
(仅用于PC-602)

250 W +5 V @ 27 A, +3.3 V @ 20 A
+ 12 V @ 13 A, -12 V @ 0.8 A
-5 V @ 0.3 A, +5 Vsb @ 2 A
PS-300ATX-ZBE
(ATX, PFC)
300 W +5 V @ 30 A, +3.3 V @ 28 A
+ 12 V @ 15 A, -12 V @ 0.8 A
-5 V @ 0.3 A, +5 Vsb @ 2 A
PS-400ATX-ZBE
(ATX, PFC)
400 W +5 V @ 35 A, +3.3 V @ 28 A
+ 12 V @ 30 A, -12 V @ 0.8 A
-5 V @ 0.5 A, +5 Vsb @ 2 A
PS-300ATX-DC48E
(ATX)
300 W +3.3 V @ 28 A, +5 V @ 30 A,
+ 12 V @ 15 A, -5 V @ 0.3 A,
-12 V @ 0.8 A, +5 Vsb @ 2 A
RPS-300ATX-ZE
(ATX, PFC)
(仅用于ACP-2000)
300 W +5 V @ 25 A, +3.3 V @ 18 A
+ 12 V @ 16 A, -12 V @ 0.5 A
-5 V @ 0.5 A, +5 Vsb @ 2 A

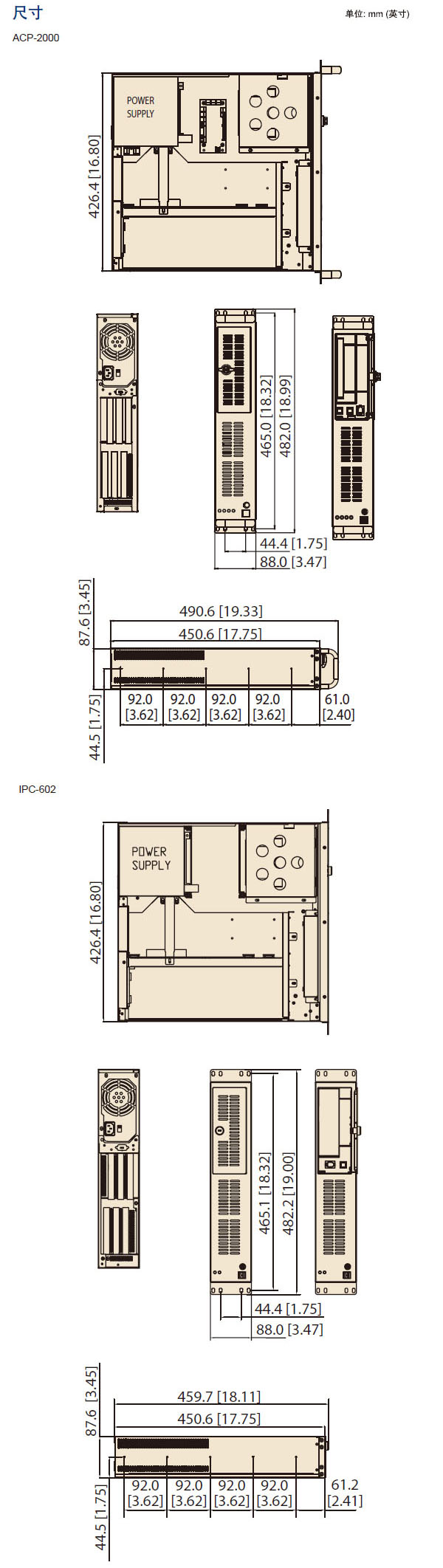

尺寸




视图
